ЗАМЕНА РЕМНЯ ГРМ VOLKSWAGEN POLO SEDAN / SKODA RAPID 1.6 CWVA/CWVB

Моторы серии ЕА211, как атмосферные, так и турбированные, встречаются под капотами многих марок и моделей концерна VAG
Рекомендуемый интервал замены комплекта ремня грм - 120000км

Демонтаж ремня

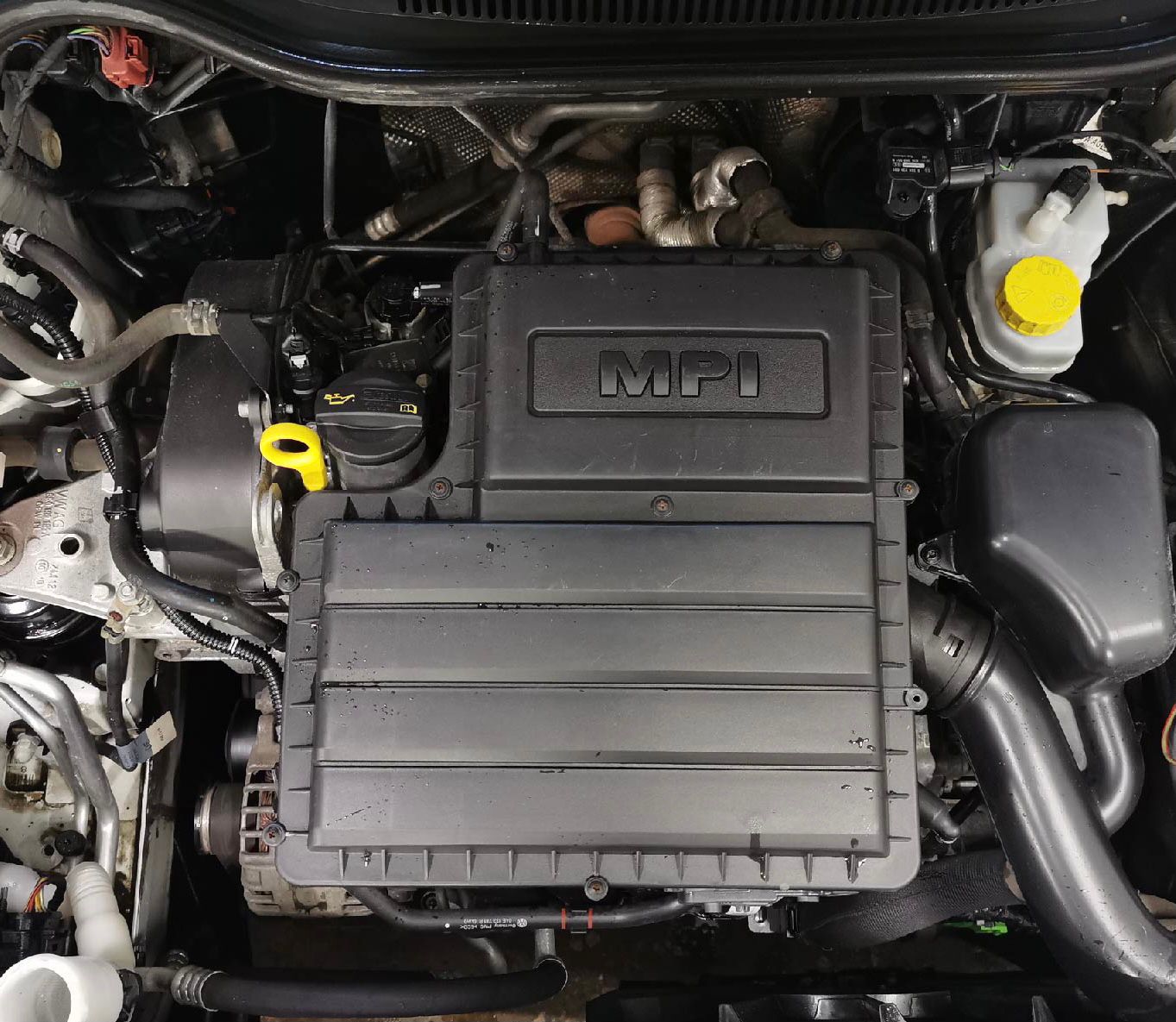

- удалить корпус воздушного фильтра:

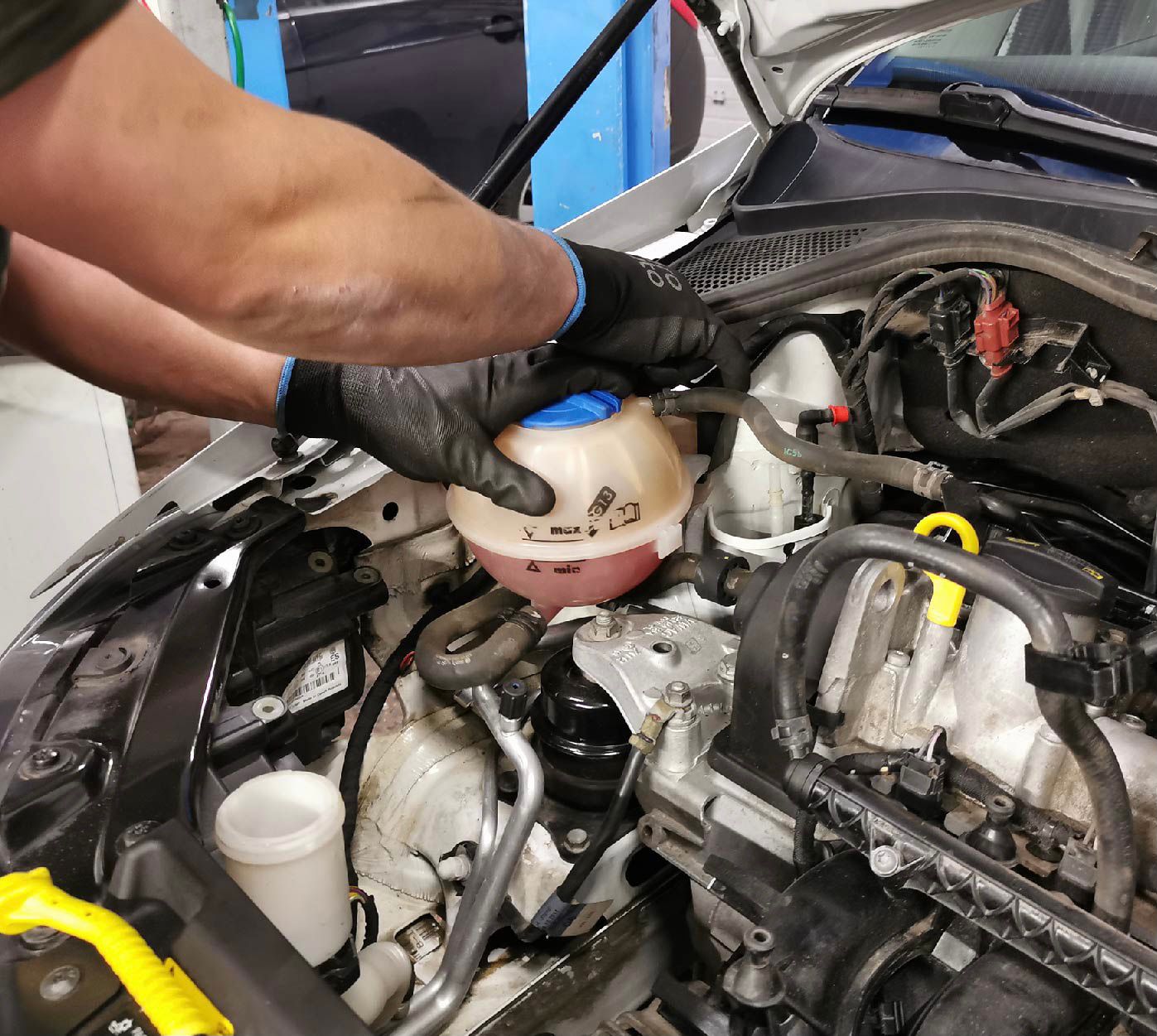

- снять разъём и открутить винты крепления расширительного бачка:
- если нет необходимости сливать антифриз, бачок можно на патрубках отвести в сторону:

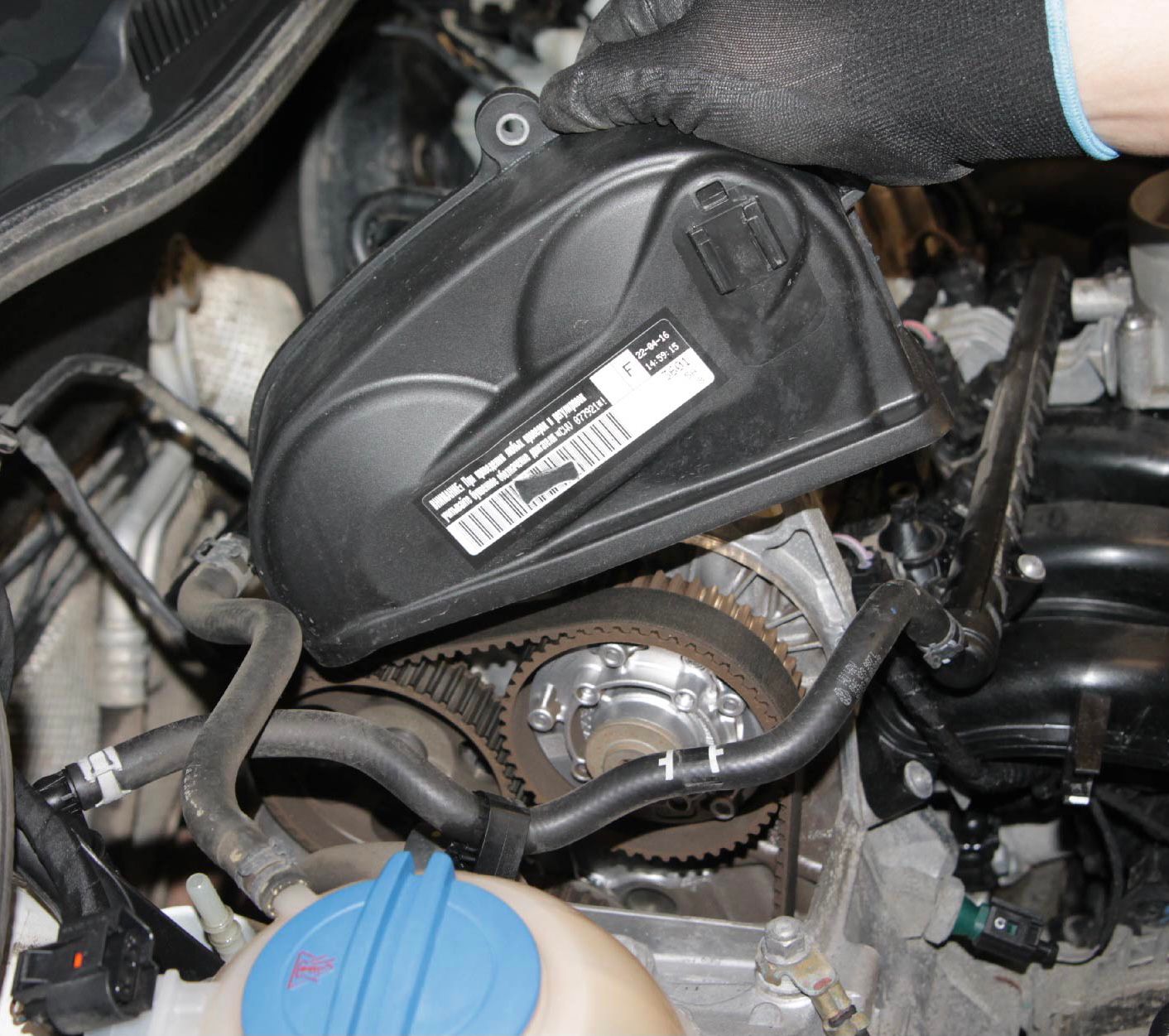

- открутить верхний кожух ремня ГРМ:



- снять правое колесо и удалить правый локер:



- снять ремень привода вспомогательных агрегатов:



Для этого надо снять заглушку с ролика-натяжителя, и провернуть его против часовой стрелки.

Как выставить метки?

А никак! В отличии от предыдущих версий, на шестернях отсутствуют какие-либо метки:

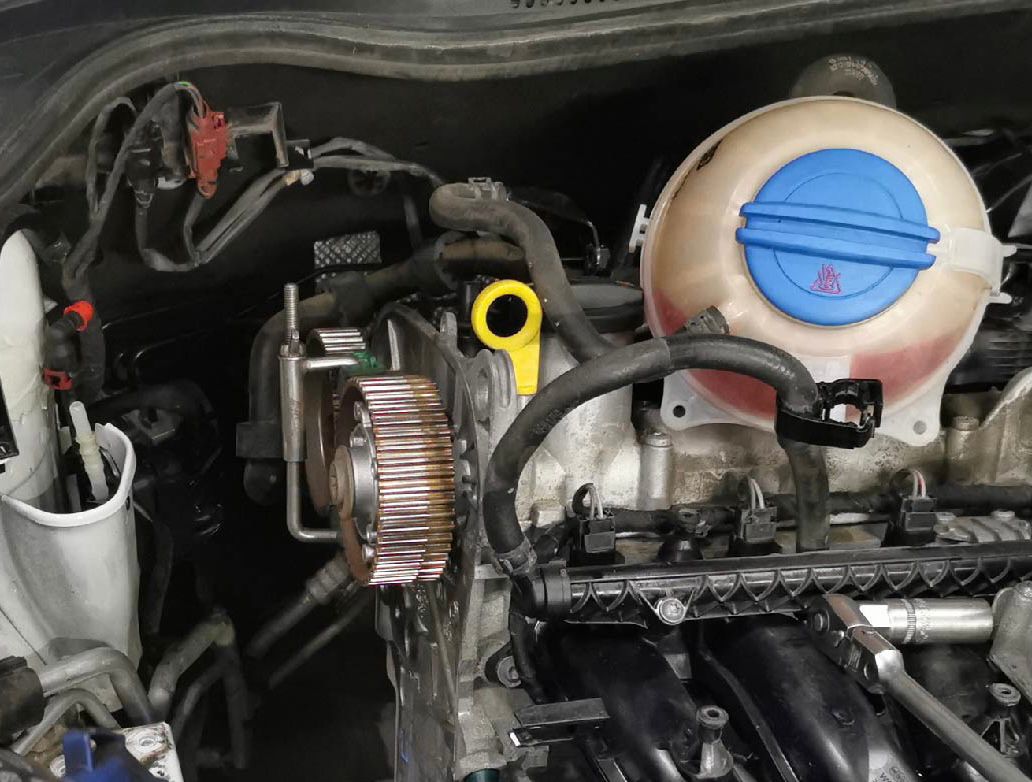

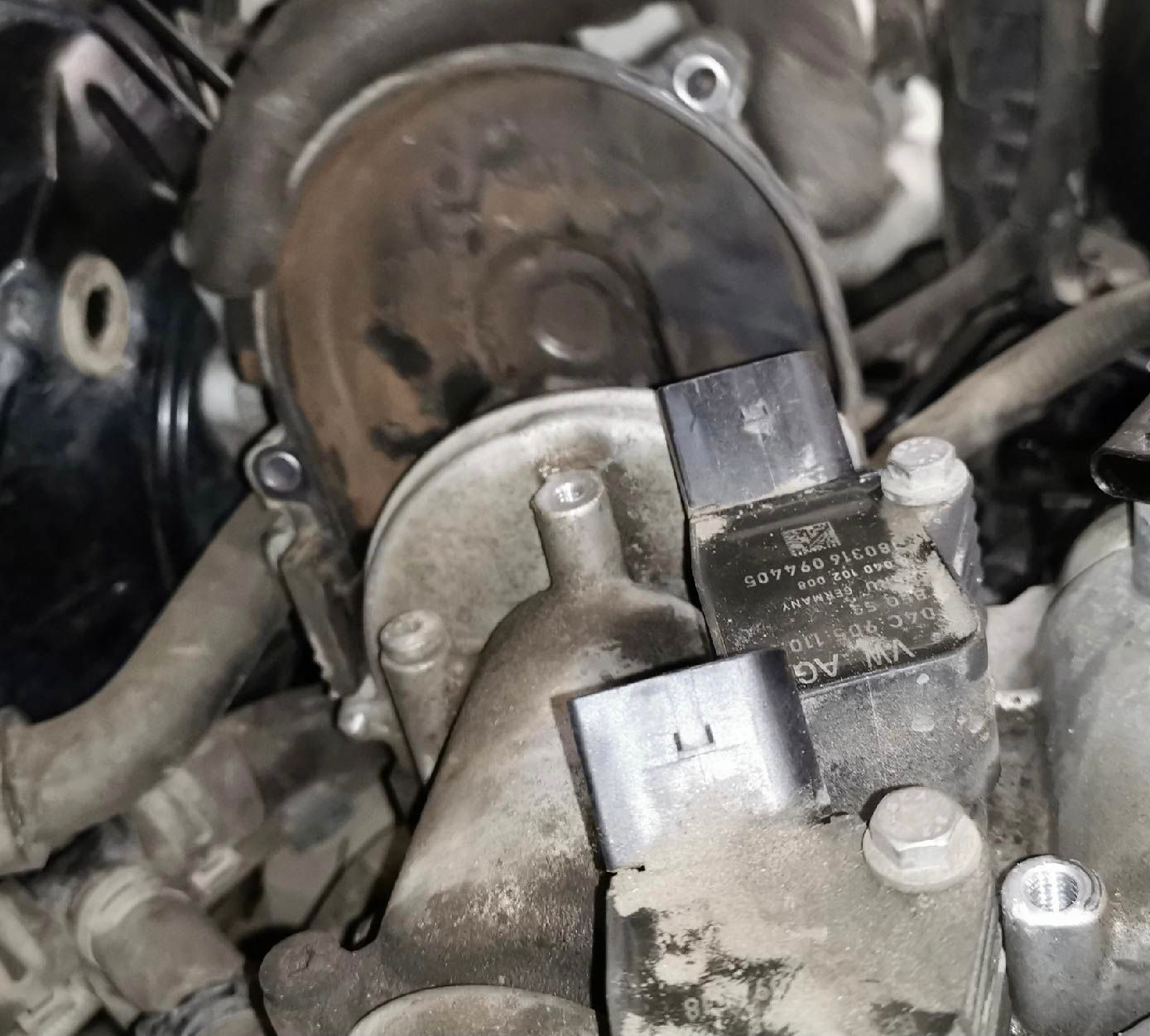

- на торцевой части ГБЦ (головки блока цилиндров) извлечь заглушку впускного распредвала и снять кожух, закрывающий ремень привода помпы:



- для выставления фаз потребуется один из таких вот фиксаторов:



Почему два варианта? Потому что моторы европейской и российской сборки по каким то причинам различаются:-)

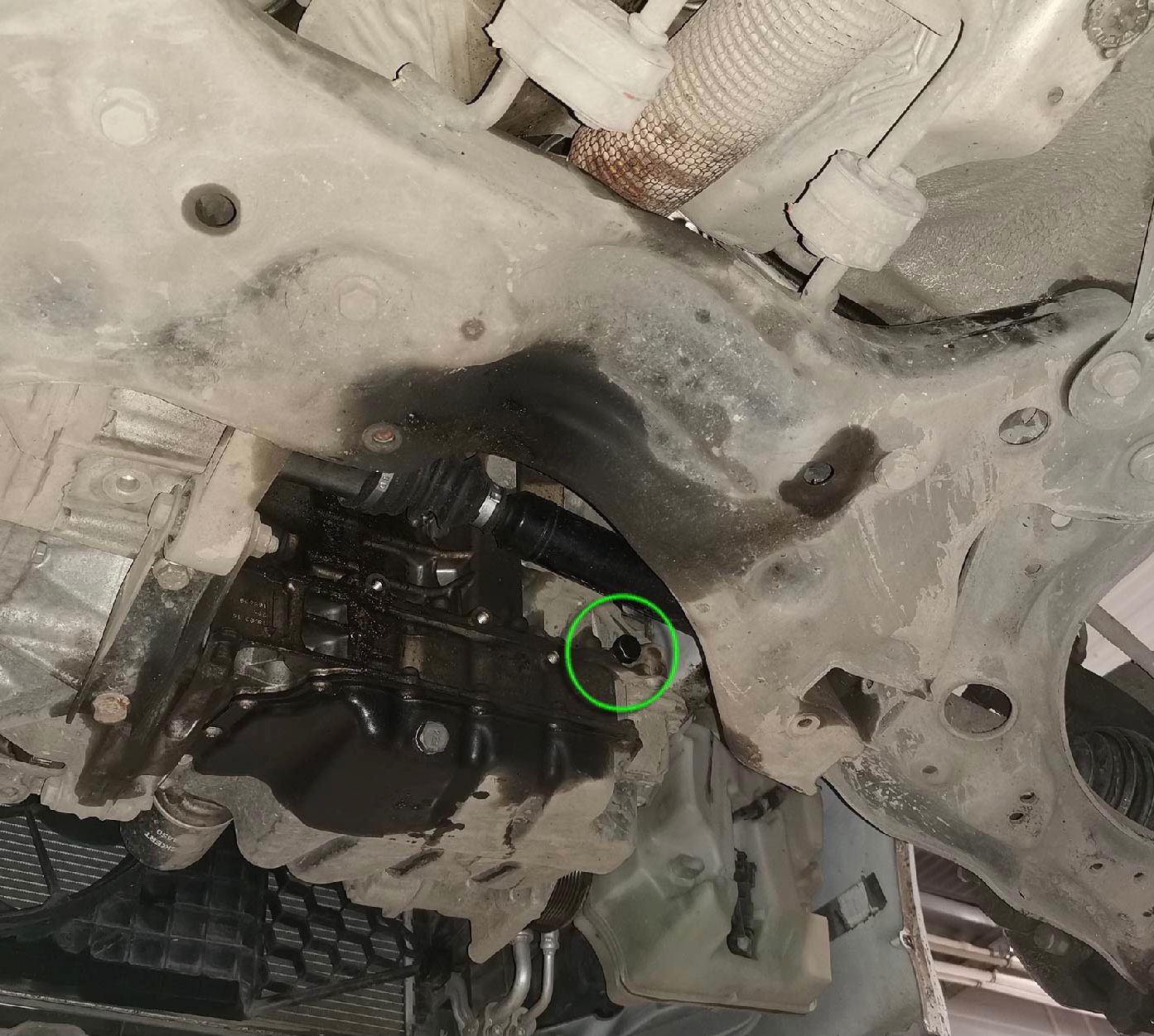

Как выставить ВМТ (верхнюю мёртвую точку) без меток? Легко! Для этого сначала необходимо выкрутить заглушку (очень похожую на сливную пробку) из задней части блока (по ходу движения):

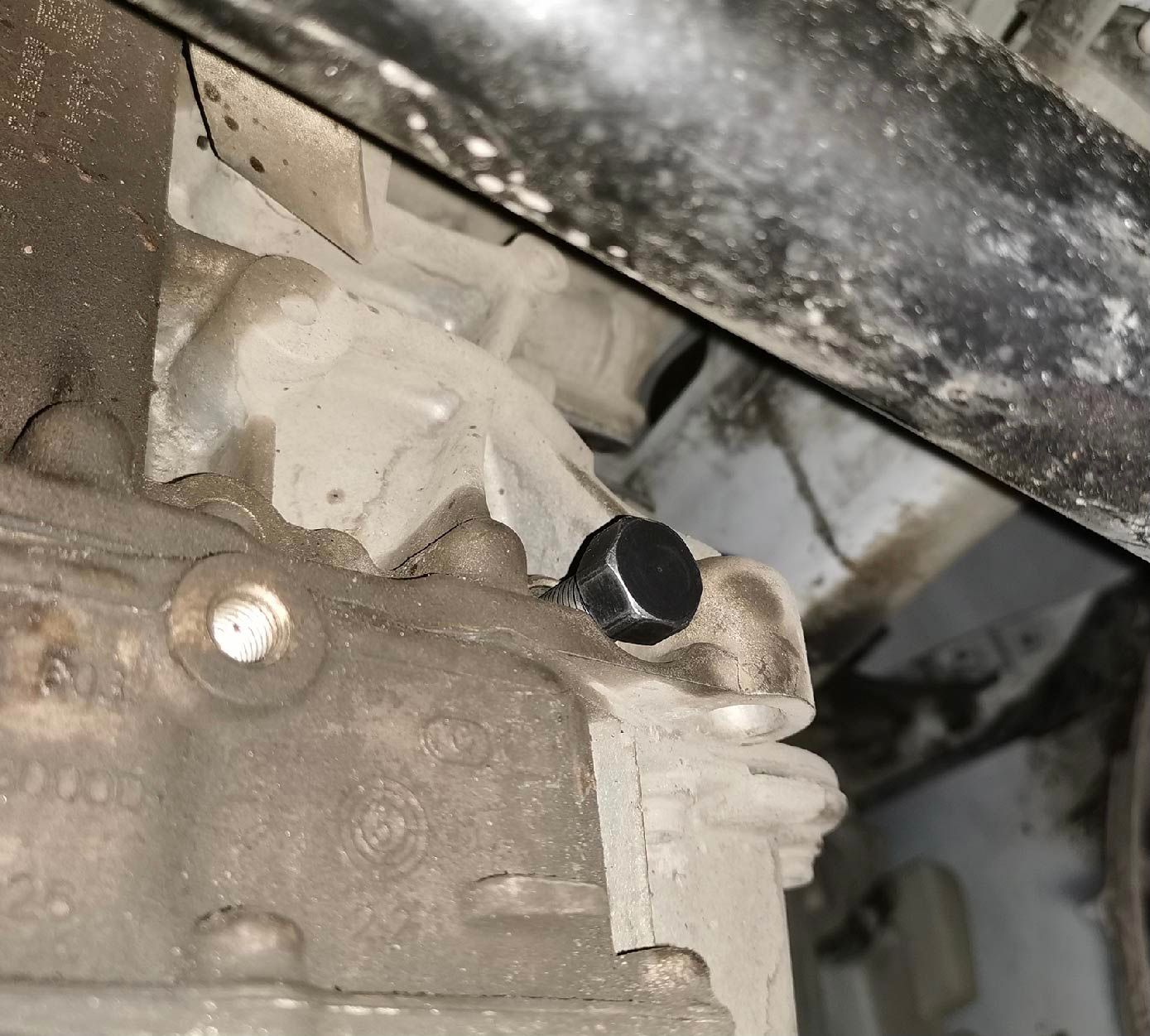

- вкрутить вместо неё фиксатор:



Далее, прокурчивать коленвал по часовой стрелке:



До упора. Это и будет ВМТ. Хотите убедиться? Вставьте теперь верхний фиксатор, соединив шестерню ремня помпы и торец впускного вала:



Что совмещать? На шестерню фиксатор должен лечь вот так:

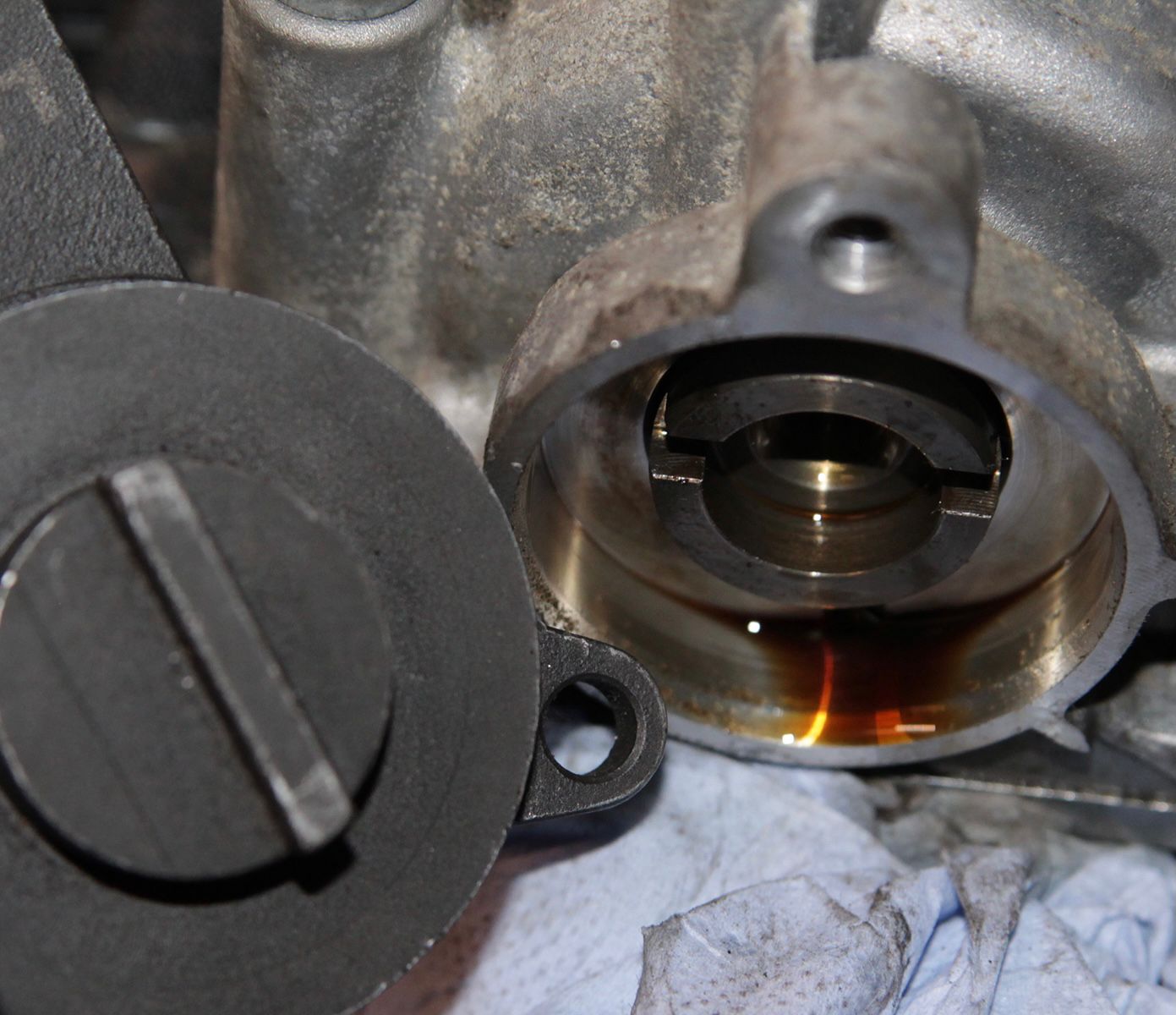

А выступы на второй части должны совпасть с прорезью в торце распредвала:



Совпало? Отлично! Вы на верном пути. Теперь извлеките верхний фиксатор, потому что сначала необходимо открутить очень хорошо затянутый центральный болт. Сделать это необходимо удерживая шкив специальным фиксатором:



- открутить болт, снять шкив;

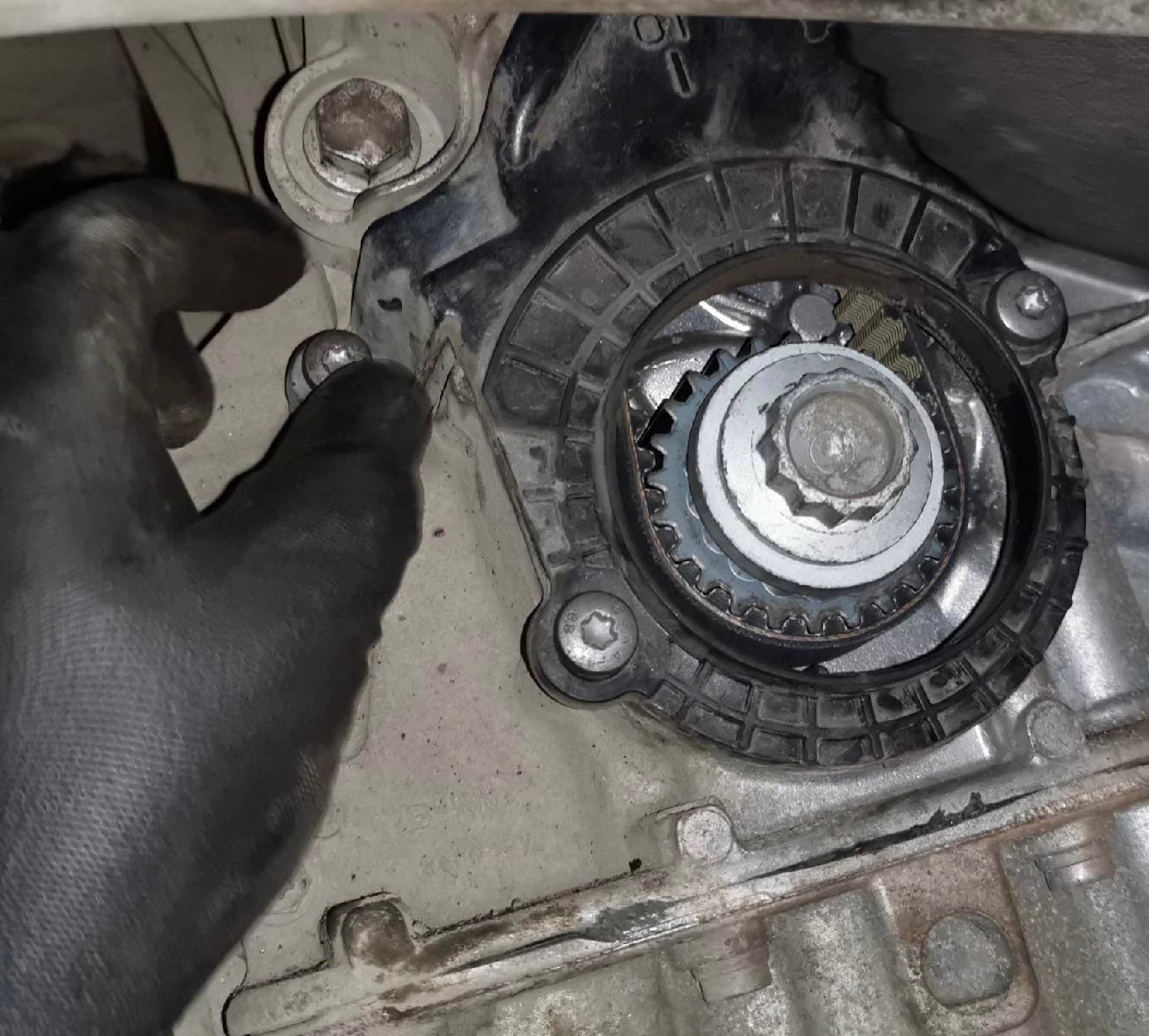

- открутить болты крепления нижнего кожуха ГРМ:



- центральный болт вкрутить обратно, не затягивая;

- прокрутить коленвал до упора в фиксатор;

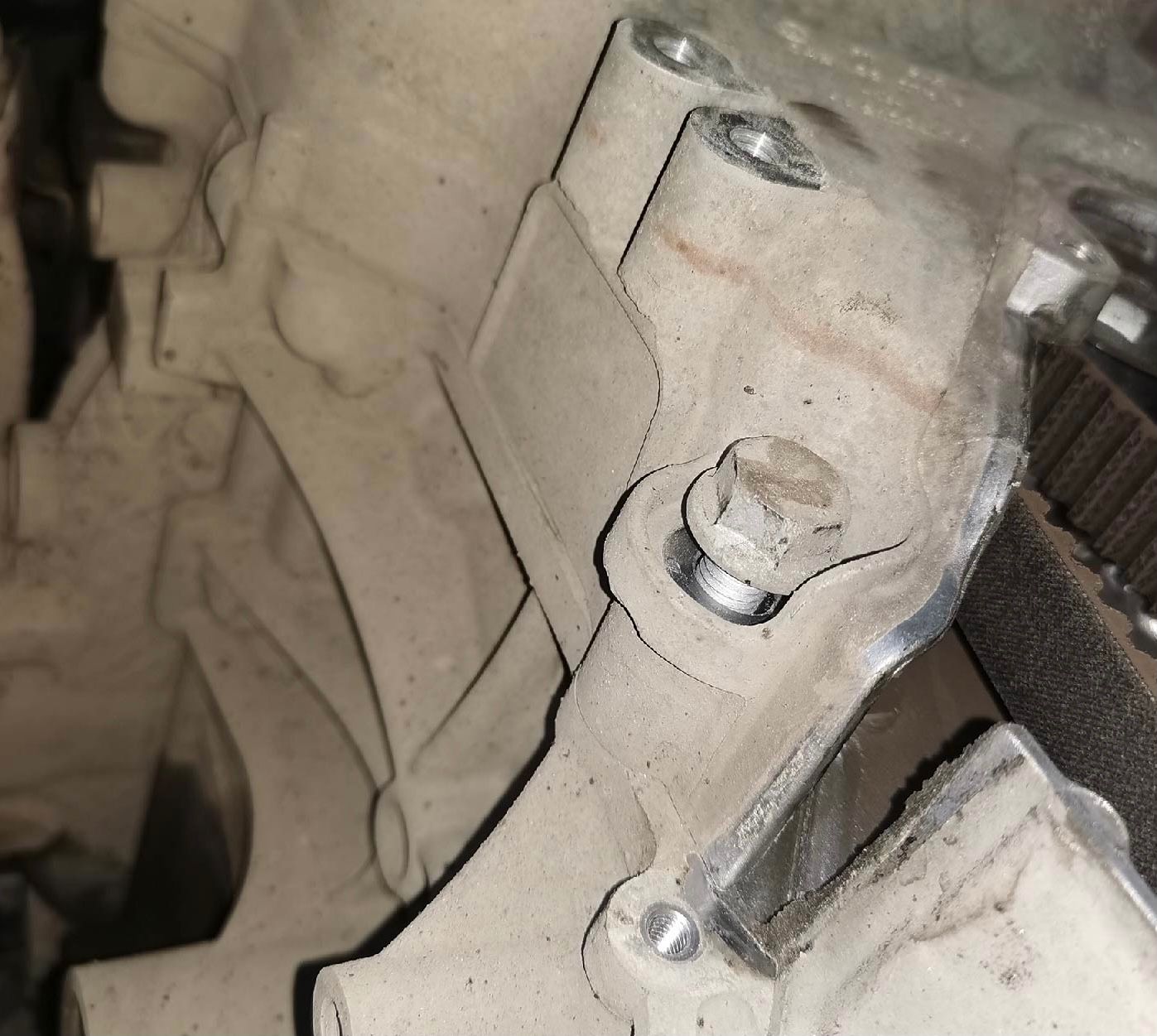

- открутить нижний болт передней крышки (кронштейна опоры двигателя):

- вставить верхний фиксатор;

- зафиксировать мотор на траверсе, или обеспечив надёжный упор под поддон;

- открутить болты крепления правой опоры двигателя:



- снять кронштейн, извлечь опору двигателя;

- открутить верхние болты крепления кронштейна к блоку:

  - открутить на несколько оборотов нижний болт крепления генератора, и полностью выкрутить верхний;

- отодвинуть генератор в сторону:



- извлечь переднюю крышку (она же – кронштейн).

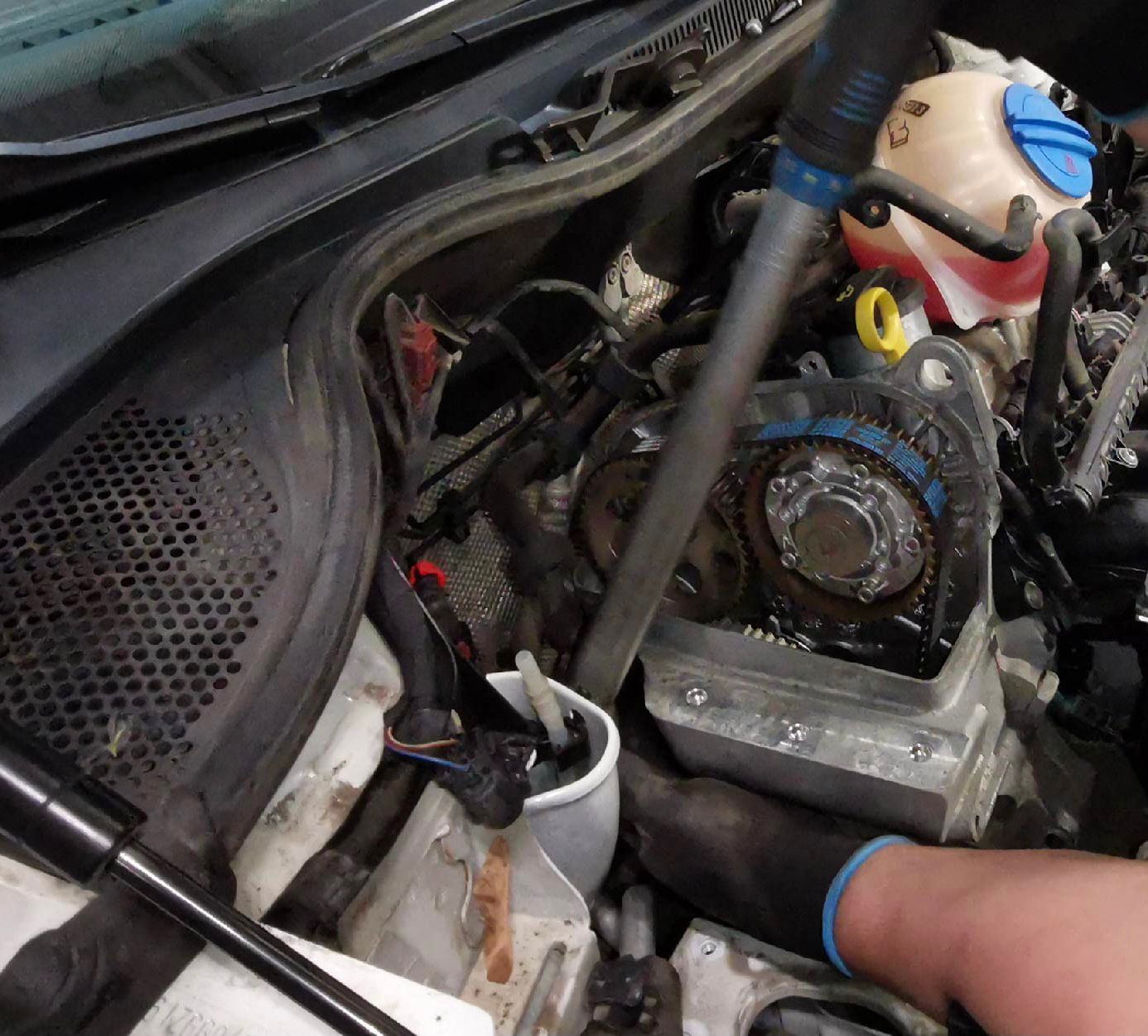

И вот все компоненты привода ГРМ – как на ладони:



Если мотор уже полностью остыл, можно убедиться, что влезли сюда не зря: при пробеге чуть больше 100 000 км износ ремня очевиден:



Акцентирую ваше внимание: не растяжение ремня, а именно износ!

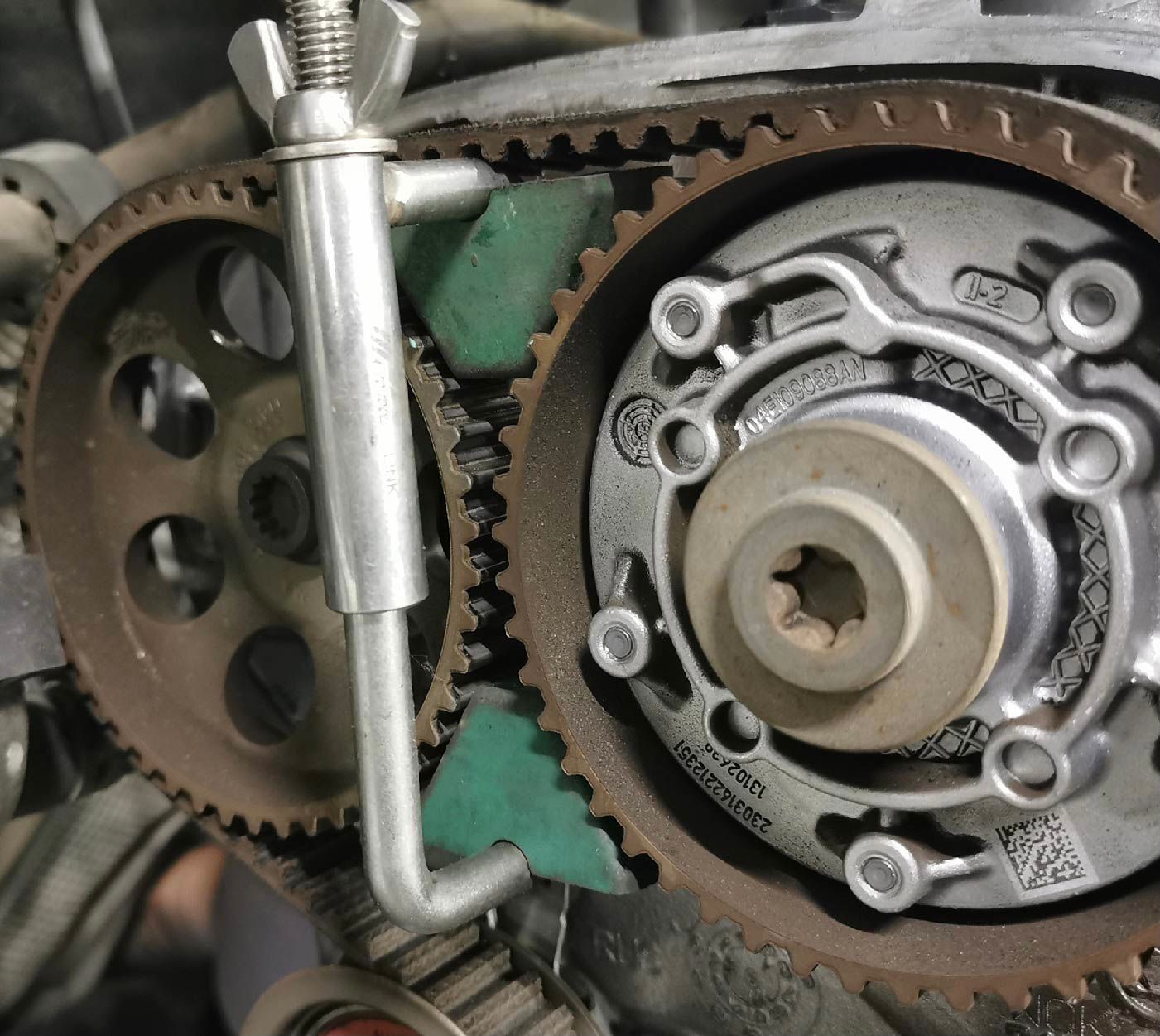

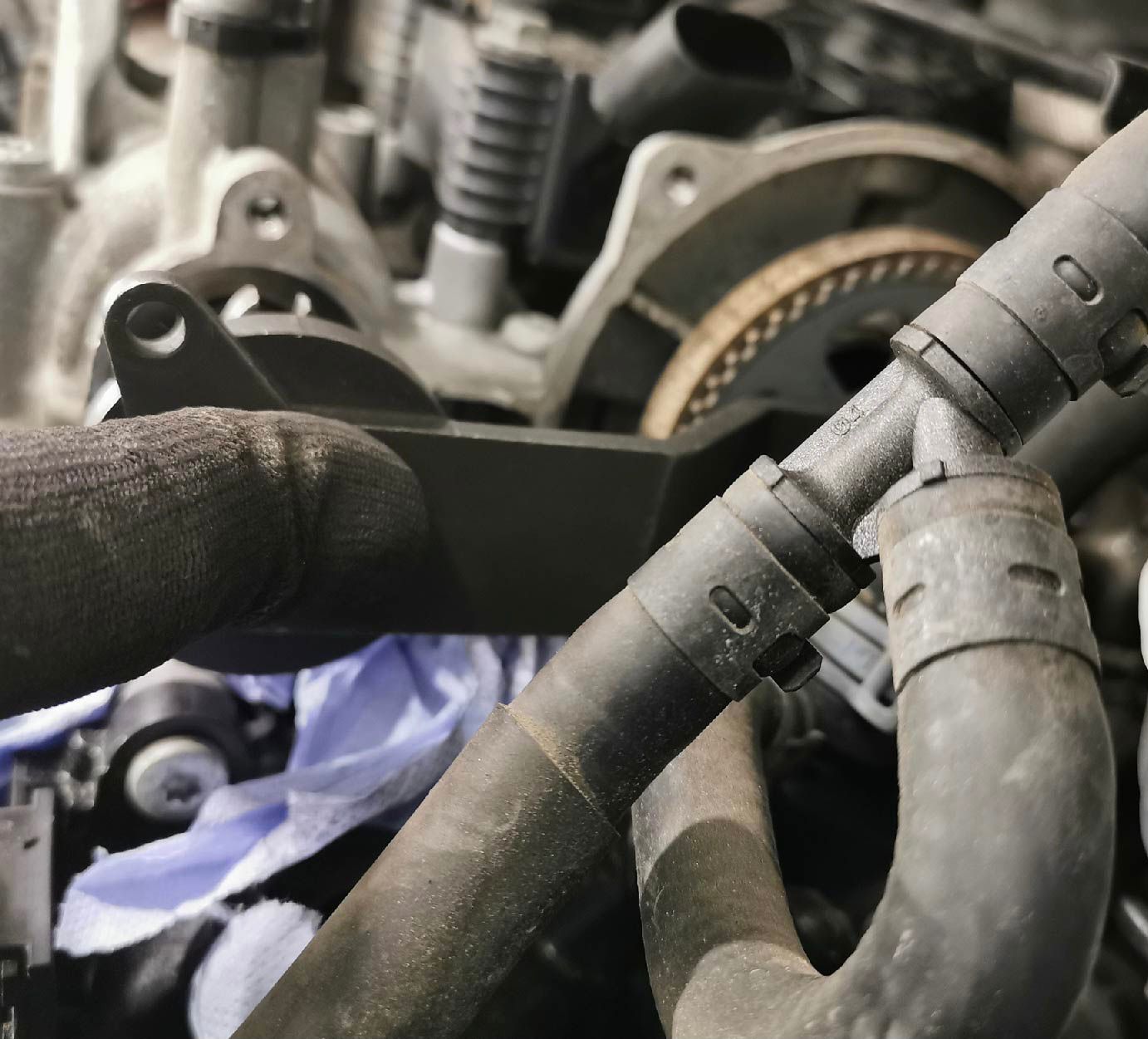

Не смотря на то, что все валы зафиксированы, механик, чью работу я для вас фотографировал, установил дополнительную, не штатную, приспособу, фиксирующую шестерни распредвалов:



Это предохранит от случайного смещение при снятом ремне.

- открутить болт ролика натяжителя:



- снять зубчатый ремень;
- открутить паразитный ролик:



Установка ремня ГРМ

Первым делом – очистить поверхность блока от продуктов износа и грязи:





Но должен предупредить: вдыхать эту пыль крайне опасно для здоровья!

- прикрутить паразитный (обводной) ролик:



- затянуть усилием 45 Nm

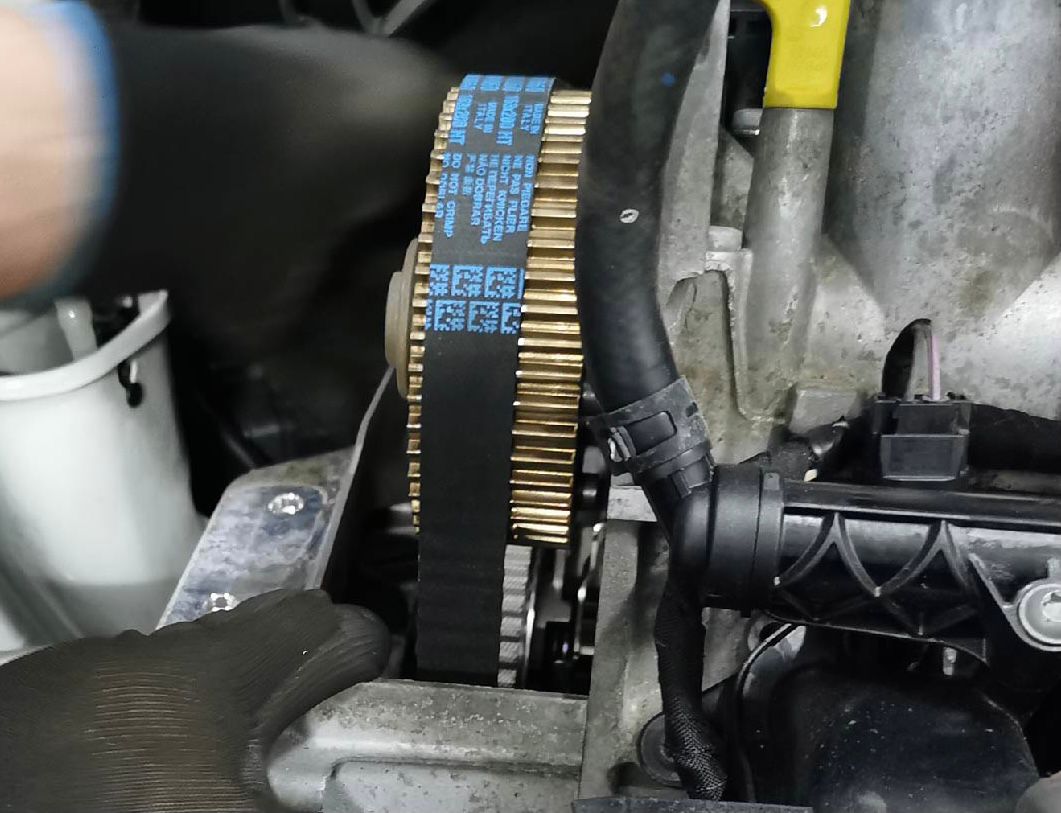

- накинуть зубчатый ремень на шестерню коленвала, распредвалов и ролик-натяжитель, который уже должен быть в руках:



Но перед установкой надо знать один важный нюанс:

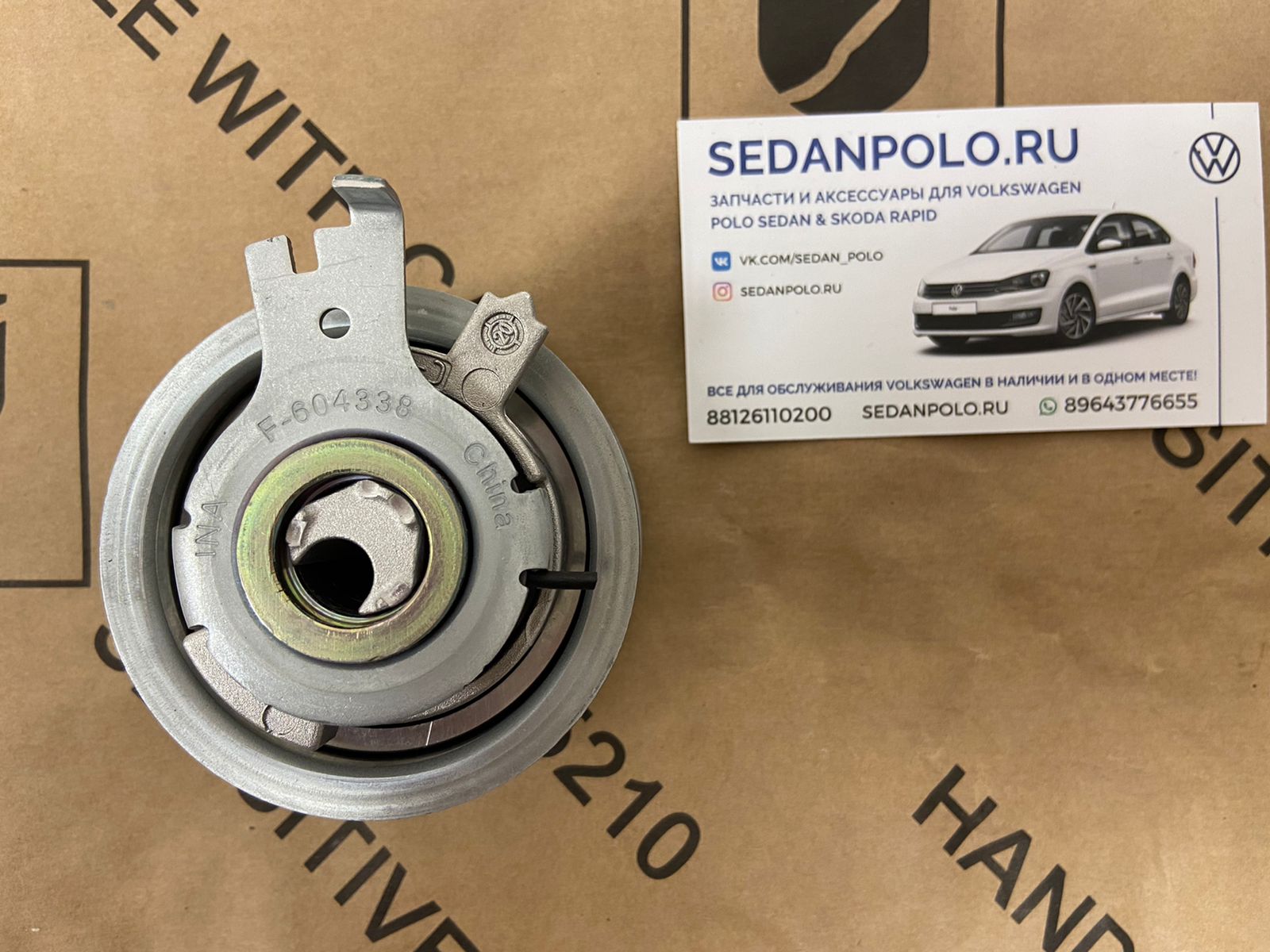

- у самого ролика есть выступ:



- при установке он должен попасть в соответствующее углубление в блоке:



- повернуть натяжитель так, чтобы стрелка индикатора показала лёгкое избыточно натяжение:



- затем отпустить, и сделать это надо несколько раз;

- отпустить и снова повернуть натяжитель так, чтобы стрелка индикатора оказалась ровно «в створе» ответной части:



- затянуть ролик-натяжител:ь



25 Nm

Как проверить точность установки?

Обязательный пункт при работе с приводом ГРМ в любом автомобиле!

- извлечь все фиксаторы;

- провернуть коленвал на оборот и одну четверть;

- вкрутить фиксатор коленвала;

- провернуть коленвал до упора;

- вставить фиксатор распредвалов.

Совпадает? Поздравляю, ремень установлен правильно! Последняя проверка – натяжение ремня. Стрелка индикатора по прежнему должна располагаться по середине прорези:



Теперь можно приступать к последней фазе:

Обратная сборка:

- надеть алюминиевую крышку/кронштейн:



- затянуть болты крепления:



70 Nm

- прикрутить генератор;

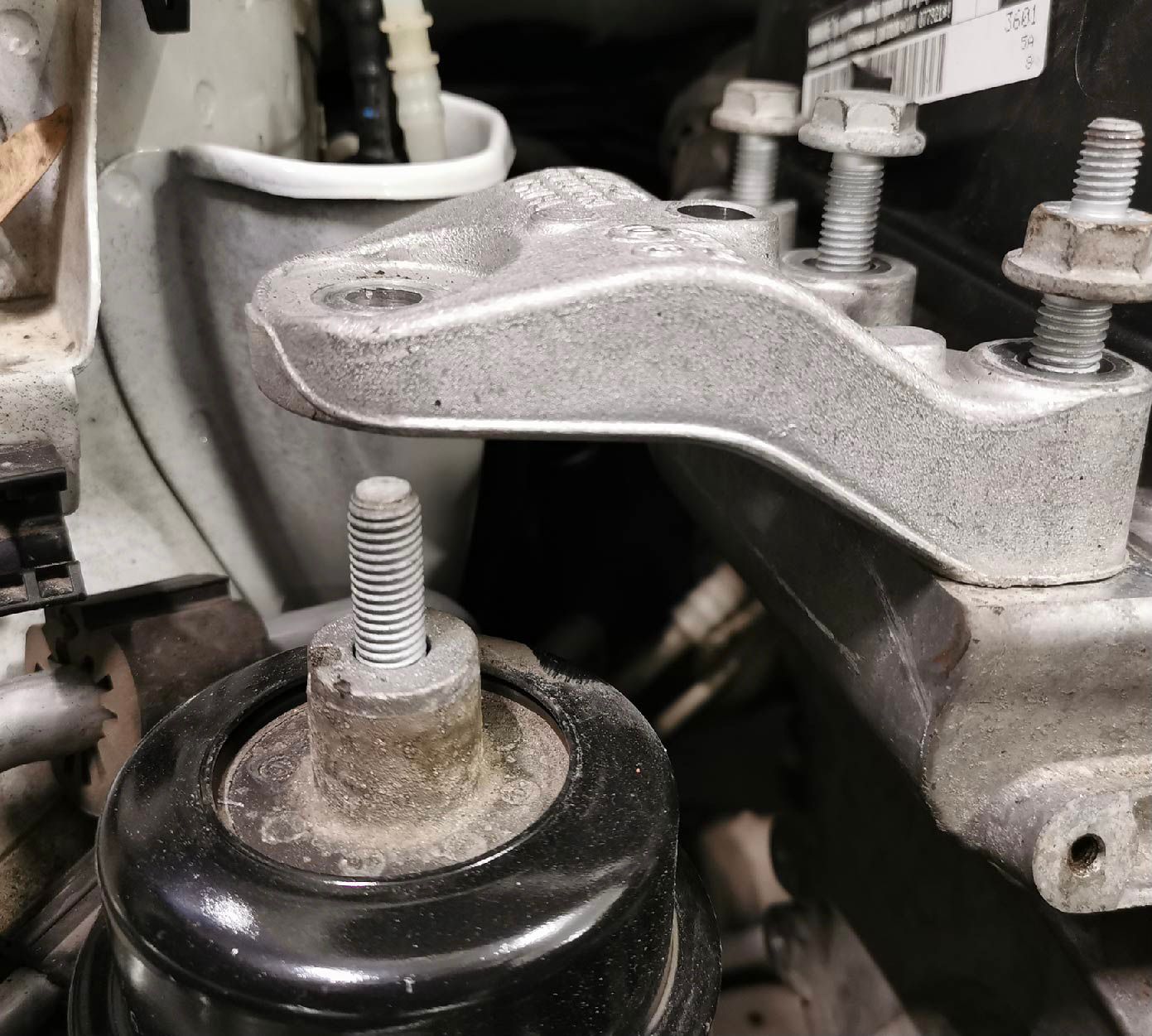

- установить опору на кузов, наживить болты кронштейна:

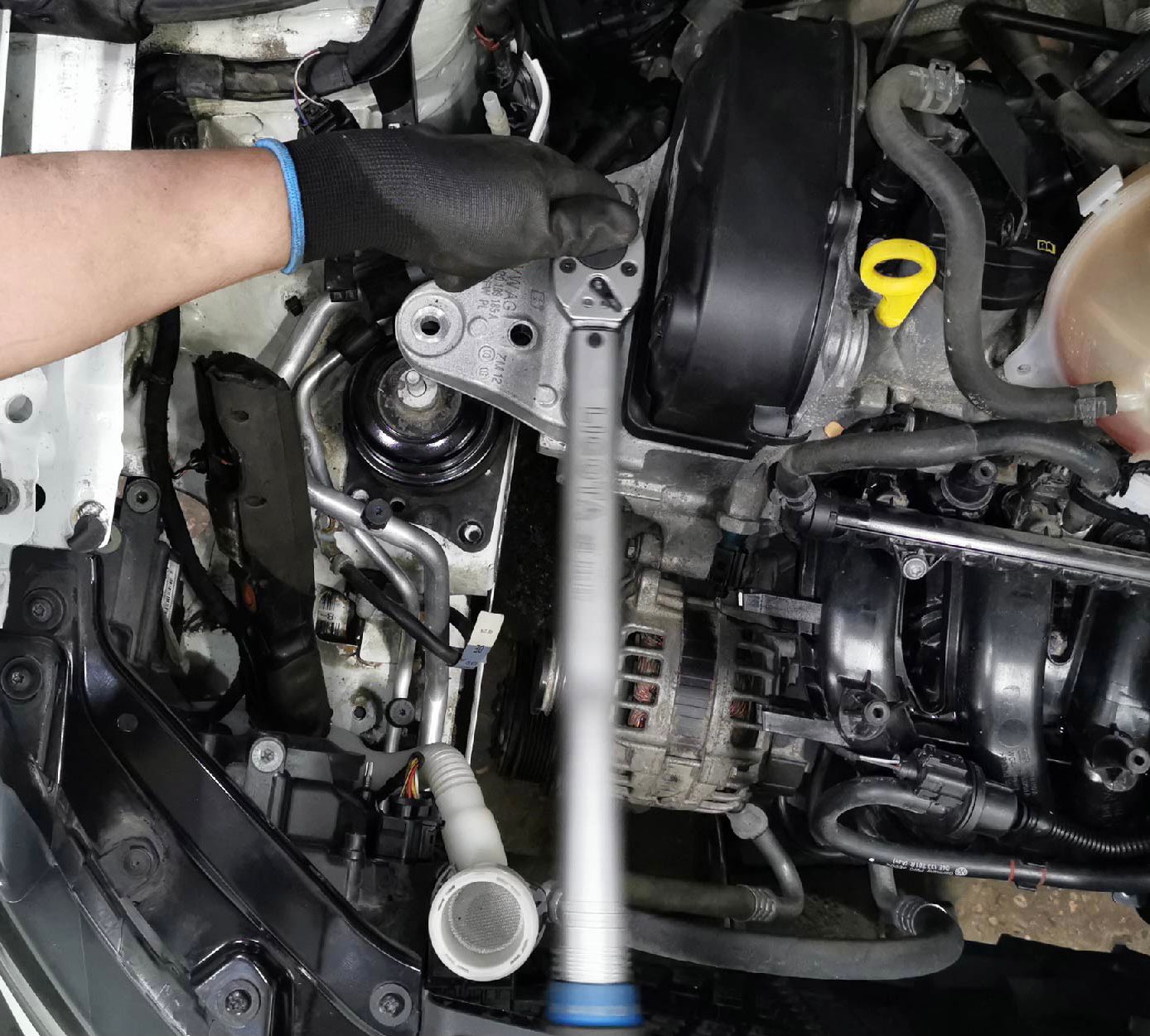

-затянуть болты кронштейна:



70 Nm

- опустить мотор на опору, удалить траверсу или упор из-под поддона:

- установить расширительный бачок:



-установить на место торцевую заглушку впускного распредвала:



Уплотнительное кольцо желательно заменить.

- установить крышку ремня помпы:

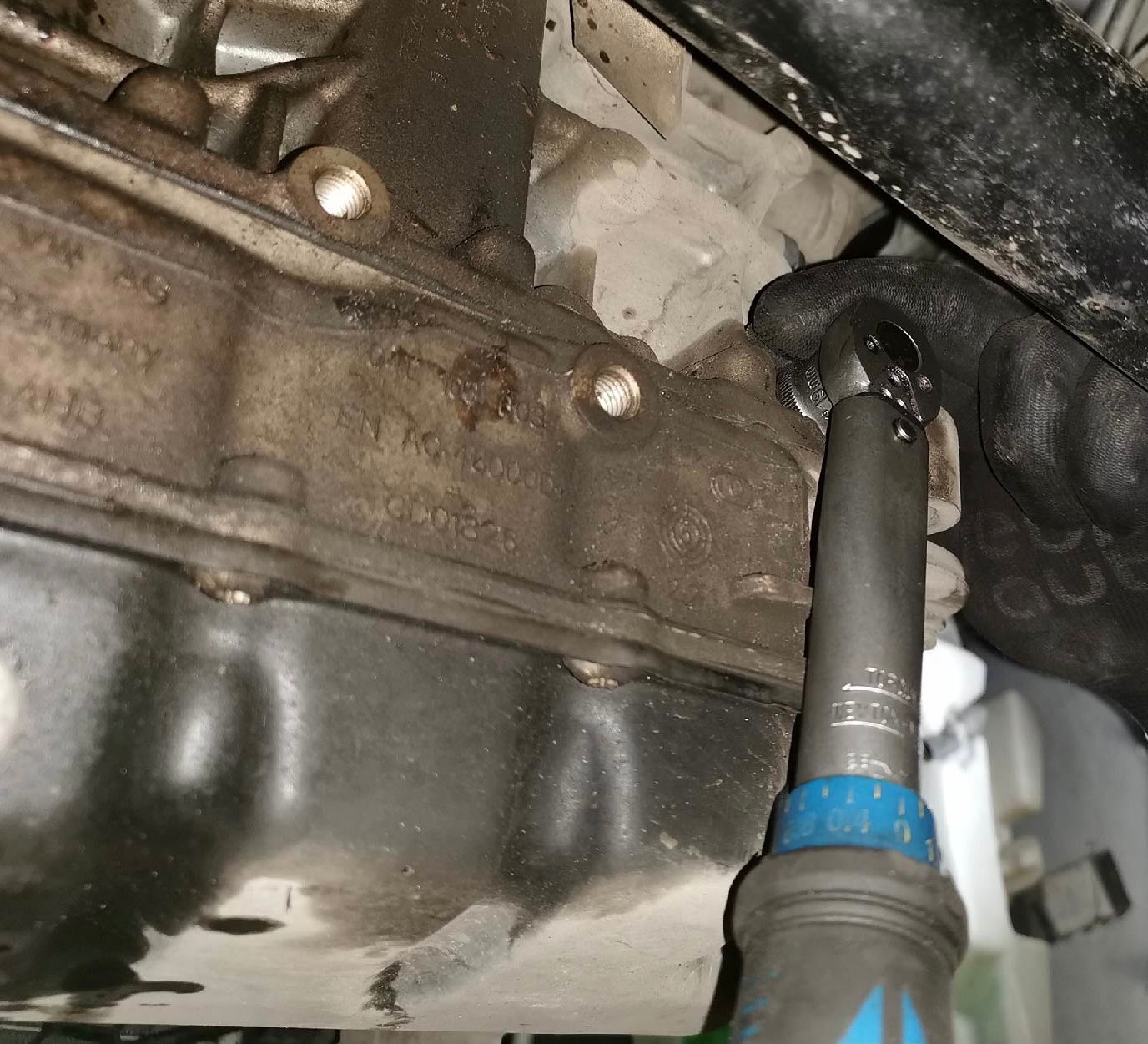

- извлечь фиксатор коленвала, вкрутить заглушку:



30 Nm

- прикрутить нижний кожух ремня ГРМ:



- прикрутить центральный шкив. Пара нюансов:

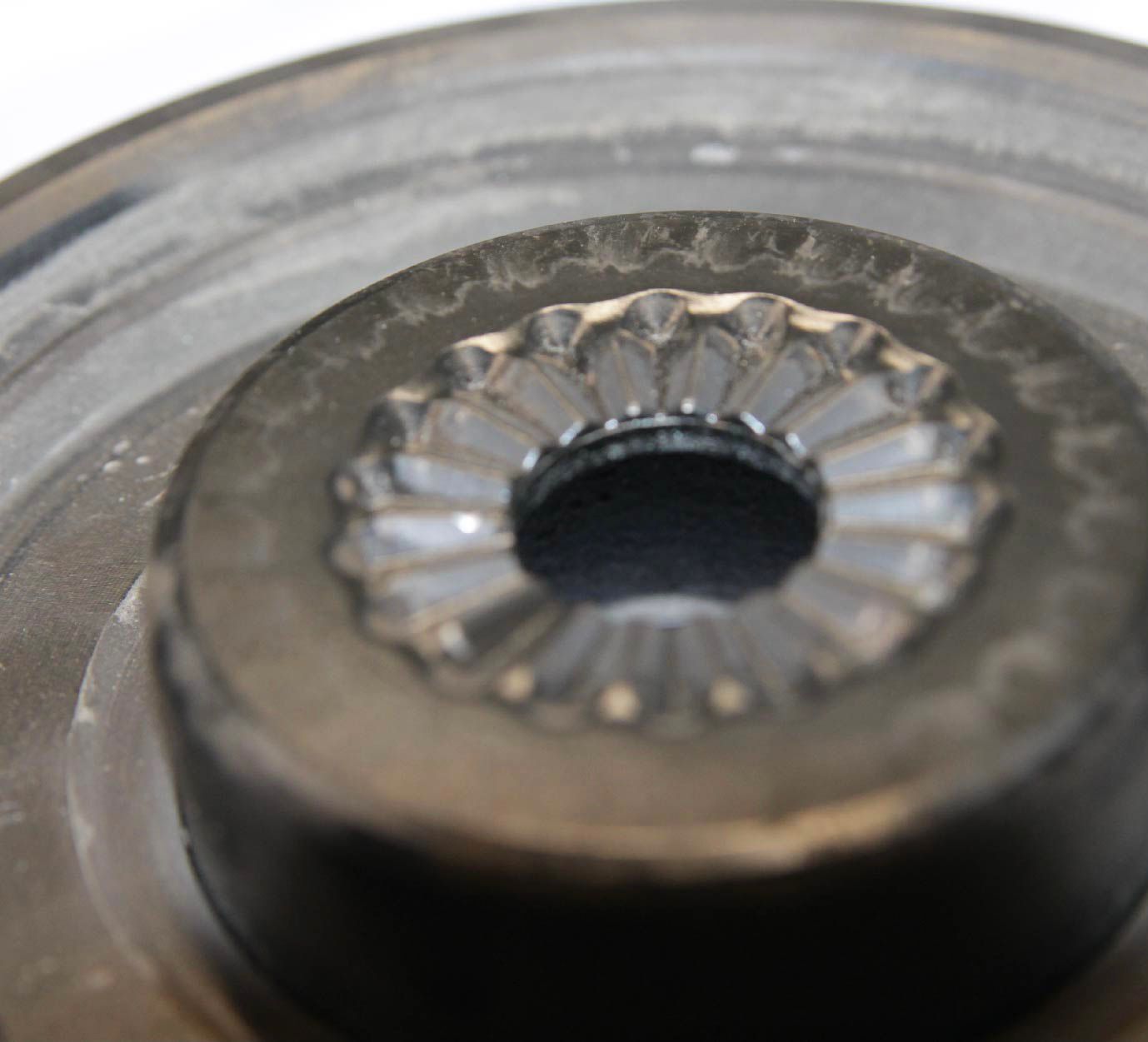

1) обратите внимание на способ фиксации шкива к коленвалу:



То есть, нет никаких определенных положений, можно ставить в любом.

2) использовать только новый болт



Внимание: НЕ смазывать маслом или «блокиратором резьбы»!

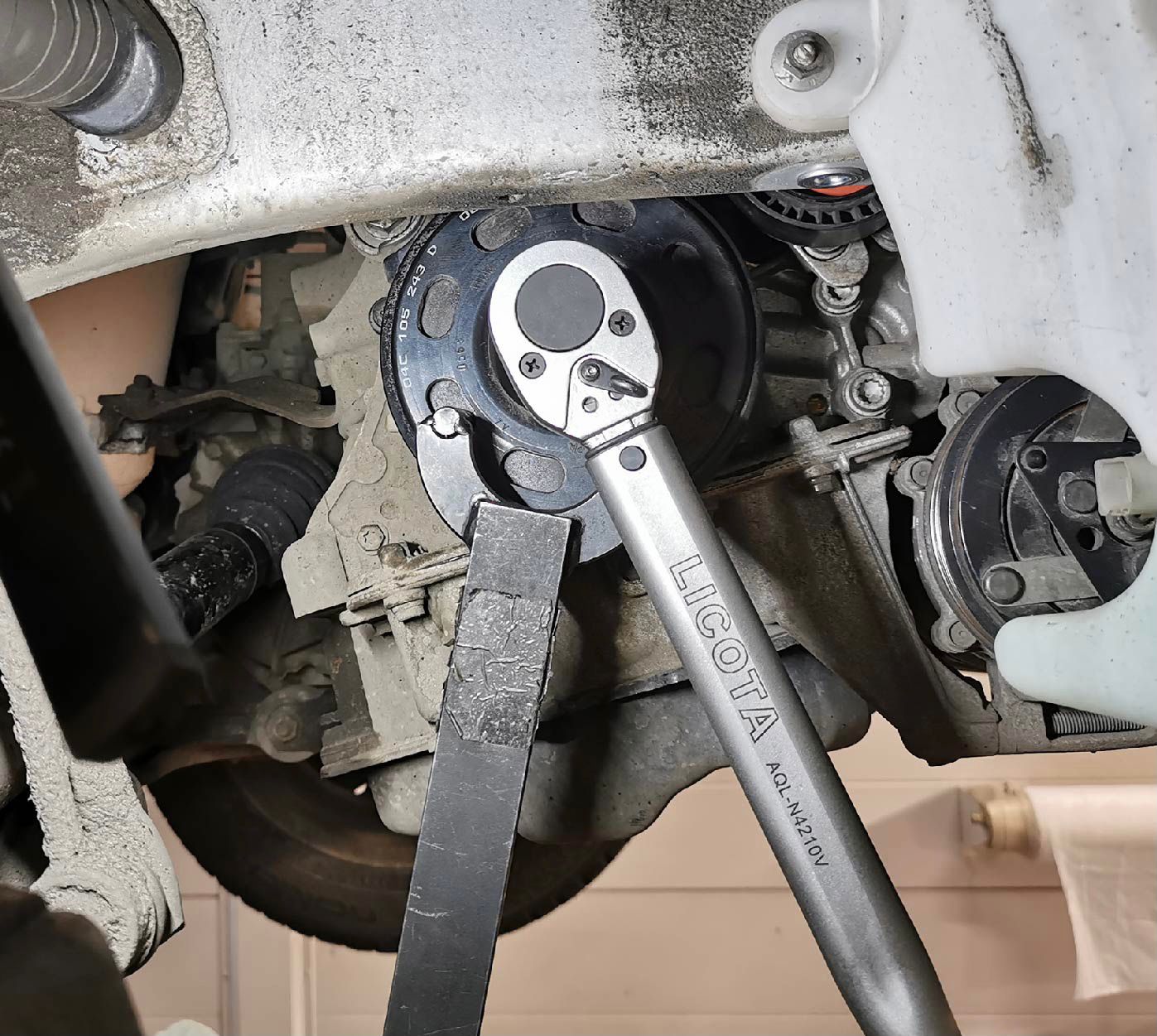

- затянуть динамометрическим ключом, удерживая шкив фиксатором:



150 Nm

Но это ещё не всё! ELSA предписывает ещё и доворот на 180°.



- прикрутить натяжитель ремня вспомогательных агрегатов, накинуть ремень;

- натянуть ремень, провернув ролик по часовой стрелке, за натяжение отвечает пружина внутри ролика:



Затянуть гайку натяжителя усилием 20 Nm

- прикрутить локер;

- прикрутить колесо;

- опустить машину с подъёмника;

- завести мотор.

Последний штрих: информационная наклейка:

Не забудьте вписать дату, когда была произведена эта работа, и пробег.

ДЛЯ ЗАМЕНЫ РЕМНЯ ГРМ ВАМ ПОТРЕБУЮТСЯ СЛЕДУЮЩИЕ ДЕТАЛИ:

Комплект ремня ГРМ разных производителей (на выбор)
- Оригинал VAG
- Аналог INA
- Аналог DAYCO
Болт шкива коленвала
- Оригинал VAG
Болт натяжного ролика
- Оригинал VAG
Уплотнительное кольцо заглушки распредвала (рекомедуется)
-Оригинал VAG
